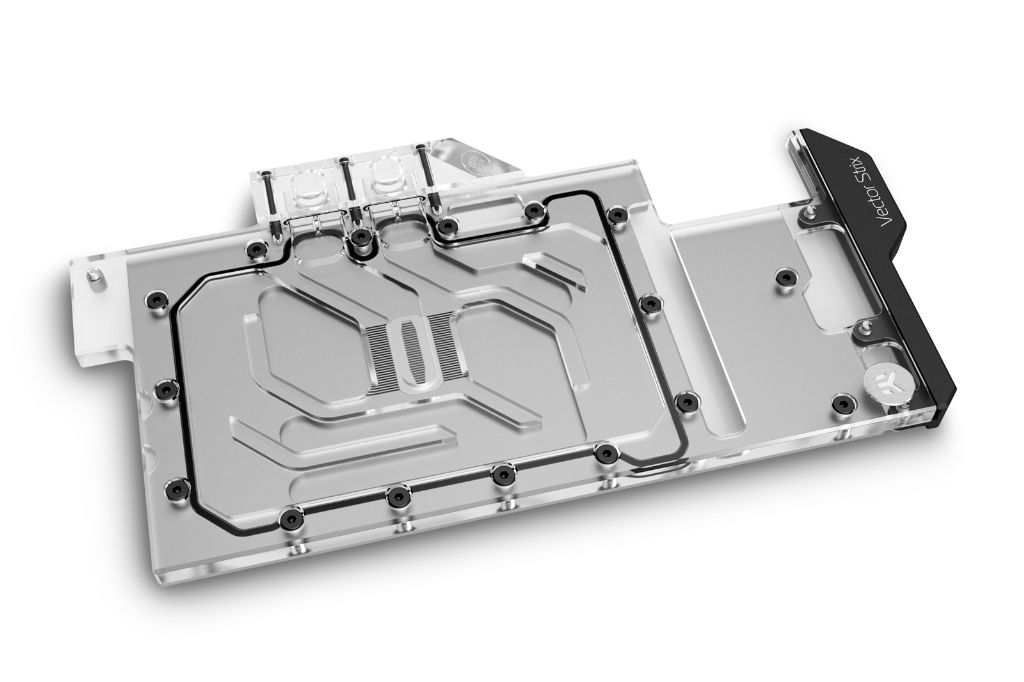

EK-Quantum Vector Strix RTX 3070 D-RGB - Nickel + Plexi

This is the 2nd generation Vector GPU water block from the EK® Quantum Line, designed for ASUS® ROG Strix RTX 3070 graphics cards based on the latest NVIDIA® Ampere™ architecture. For a precise compatibility match of this water block, we recommend you refer to the EK Cooling Configurator.

これは、最新のNVIDIA®Ampere™アーキテクチャに基づくASUS®ROGStrixRTX 3070グラフィックスカード用に設計された、EK®QuantumLineの第2世代VectorGPUウォーターブロックです。 このウォーターブロックの正確な互換性の一致については、EK互換性確認サイトを参照することをお勧めします。

An EK water block for ROG STRIX RTX 3070

EK-Quantum Vector Strix RTX 3070 D-RGB water block is compatible with ROG Strix RTX 3070 graphics cards. The Vector water block actively cools the GPU, VRAM (on the front), MOSFETs in the VRM (voltage regulation module), PWM controller, and all chokes including the input rail.

EK-Quantum Vector Strix RTX 3070 D-RGBウォーターブロックは、ROG Strix RTX3070グラフィックカードと互換性があります。 Vectorウォーターブロックは、GPU、VRAM（前面）、VRM（電圧調整モジュール）のMOSFET、PWMコントローラー、および入力レールを含むすべてのチョークをアクティブに冷却します。

These newly developed water blocks feature optimized flow paths that reduce hydrodynamic instabilities and vortexing (dead spots) inside of them. Additionally, this new design allows the copper cold plate to extend almost the entire length of the PCB, cooling even less important components for maximum efficiency.

これらの新しく開発されたウォーターブロックは、流体力学的不安定性とその内部の渦（デッドスポット）を低減する最適化された流路を備えています。 さらに、この新しい設計により、銅製のコールドプレートをPCBのほぼ全長に延長し、重要性の低いコンポーネントを冷却して最大の効率を実現します。

The EK-Quantum Vector Series water blocks use an Open Split-Flow cooling engine design, which proved to be a superior solution for GPU water blocks. It is characterized by low hydraulic flow restriction, meaning it can be used with weaker water pumps or pumps running on low-speed settings, and still achieve top performance. The jet plate and fin structure geometry have been optimized to provide even flow distribution with minimal losses and optimal performance when used in any given coolant flow orientation.

EK-Quantum Vectorシリーズウォーターブロックは、オープンスプリットフロー冷却エンジン設計を使用しており、GPUウォーターブロックの優れたソリューションであることが証明されています。 油圧流量制限が低いという特徴があります。つまり、弱いウォーターポンプや低速設定で動作するポンプで使用でき、それでも最高のパフォーマンスを実現できます。 ジェットプレートとフィン構造の形状は、特定の冷却剤の流れの方向で使用した場合に、損失を最小限に抑えて最適な性能で均一な流れの分布を提供するように最適化されています。

Fin array is populated by 28 microfins with 0.6mm wide microchannels that provide optimal cooling performance, without unnecessary flow restrictions or clogging hazards.

フィンアレイには、幅0.6mmのマイクロチャネルを備えた28個のマイクロフィンが配置されており、不要な流れの制限や目詰まりの危険なしに、最適な冷却性能を提供します。

The base of the block is CNC-machined out of nickel-plated electrolytic copper, while its top is CNC-machined out of glass-like cast Acrylic. These 2nd generation Vector GPU water blocks also feature plexi terminals that match the top cover. The watertight sealing is ensured by high-quality EPDM O-rings, while brass standoffs are already pre-installed and allow for a safe and easy installation procedure.

ブロックのベースはニッケルメッキの電解銅でCNC加工されており、上部はガラスのような鋳造アクリルでCNC加工されています。 これらの第2世代のVectorGPUウォーターブロックは、トップカバーと一致するプレキシ端子も備えています。 真ちゅう製のスタンドオフはすでに取り付けられており、安全で簡単な取り付け手順が可能である一方で、水密シールは高品質のEPDMOリングによって保証されています。

D-RGB lighting on EK-Quantum Vector Strix RTX 3070 D-RGB water block

The aesthetic corner end-piece is housing the addressable D-RGB LEDs. This water block boasts a total of 6 individually addressable RGB LEDs, and it is compatible with popular RGB sync technologies from all major motherboard manufacturers. The arrow marking on the 3-pin D-RGB LED connector is to be aligned with the +5V marking on the D-RGB (addressable) header.

審美的なコーナーエンドピースは、アドレス指定可能なD-RGBLEDを収容しています。 このウォーターブロックは、合計6つの個別にアドレス指定可能なRGB LEDを誇り、すべての主要なマザーボードメーカーの一般的なRGB同期テクノロジーと互換性があります。 3ピンD-RGBLEDコネクタの矢印マーキングは、D-RGB（アドレス指定可能）ヘッダーの+ 5Vマーキングと位置合わせされます。

Backplate for the EK-Quantum Vector ROG Strix 3070 water block

EK recommends the purchase of a retention backplate. The backplate improves the overall aesthetics of your graphics cards and also provides additional passive cooling for the GPU core, and backside of the printed circuit board VRM section.

EKはリテンションバックプレートの購入をお勧めします。専用バックプレートはグラフィックカードの全体的な美観を向上させ、GPUコア、およびプリント回路基板のVRMセクションの裏側に追加のパッシブ冷却を提供します。

Enclosed:

- EK-Quantum Vector Strix RTX 3070 D-RGB series high-performance water block
- Mounting mechanism with screw-in brass standoffs
- Necessary mounting screws, nuts, and washers
- 2x Nickel plated brass plug G1/4”
- EK-Loop Multi Allen Key (6mm, 8mm, 9mm)
- Thermal pads
- Thermal grease EK-TIM Ectotherm (1g)

Technical Specification:

- Dimensions: (LxHxW) - 293x154x16.5mm
- D-RGB cable length: 500mm
- D-RGB LED count: 6
- D-RGB connector standard 3-pin (+5V, Data, Blocked, Ground)

Made in Slovenia - Europe!
